Profesionální řešení
Propojovací systém 4Blue
Méně ručního zapojování do svorkovnic. Rychlejší propojení panelů v řadě. Přehlednější postup montáže.
Ke každému panelu 4Blue Lineva U19 Standard ON/OFF dostanete třípólový T-konektor a 2 m propojovací kabel. Po připojení vstupního napájecího bodu lze každý další panel Standard ON/OFF v průběžném zapojení propojit přibližně za 30 sekund. Skutečný čas závisí na podmínkách na stavbě.
Propojovací systém
Co obsahuje balení a jak usnadňuje montáž
UpřesněníPlatí pouze pro verzi Standard ON/OFF, a to až po připojení vstupního napájecího bodu a v průběžném propojení řady panelů. Skutečný čas závisí na podmínkách na stavbě.
PodkladTřípólový síťový rozvod s integrovaným T-konektorem a 2 m propojovacím kabelem s konektory samec/samice. Platí pro verzi Standard ON/OFF.
PodkladPříklad průběžného propojení 20 panelů Standard ON/OFF, 28. 8. 2026. Nejde o povolené maximum — návrh obvodu musí stanovit projektant nebo odborně způsobilá osoba v elektrotechnice.
Komponenty
Co je součástí dodávky
Ke každému panelu Lineva U19 Standard ON/OFF je dodáván jeden třípólový T-konektor a jeden 2 m propojovací kabel.
Systém vede L, N a PE průběžným propojením řady panelů; každý panel napájí jedna samostatná odbočka.

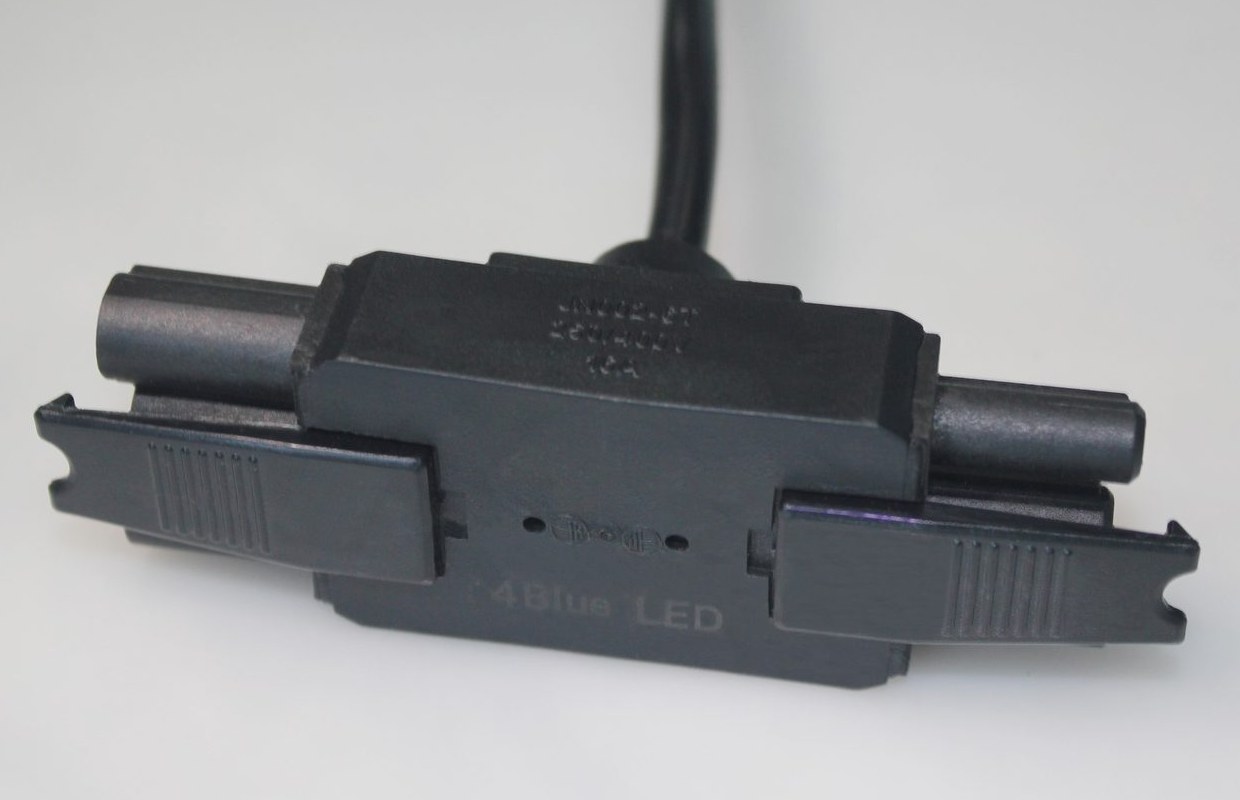

Třípólový T-konektor 4Blue
2 m propojovací kabel
Panel Lineva U19
Postup
Od napájecího bodu k poslednímu panelu v řadě
- Zřiďte vstupní napájecí bod Připojení provede odborně způsobilá osoba v elektrotechnice podle projektu a platných požadavků na instalaci.
- Připojte další panel Lineva U19 Standard ON/OFF Třípólový T-konektor vede dál L, N a PE a jedna samostatná odbočka napájí panel.
- Pokračujte v průběžném propojení řady panelů Každý další panel Standard ON/OFF se připojuje dodaným propojovacím systémem, což omezuje opakované ruční zapojování do svorkovnic.

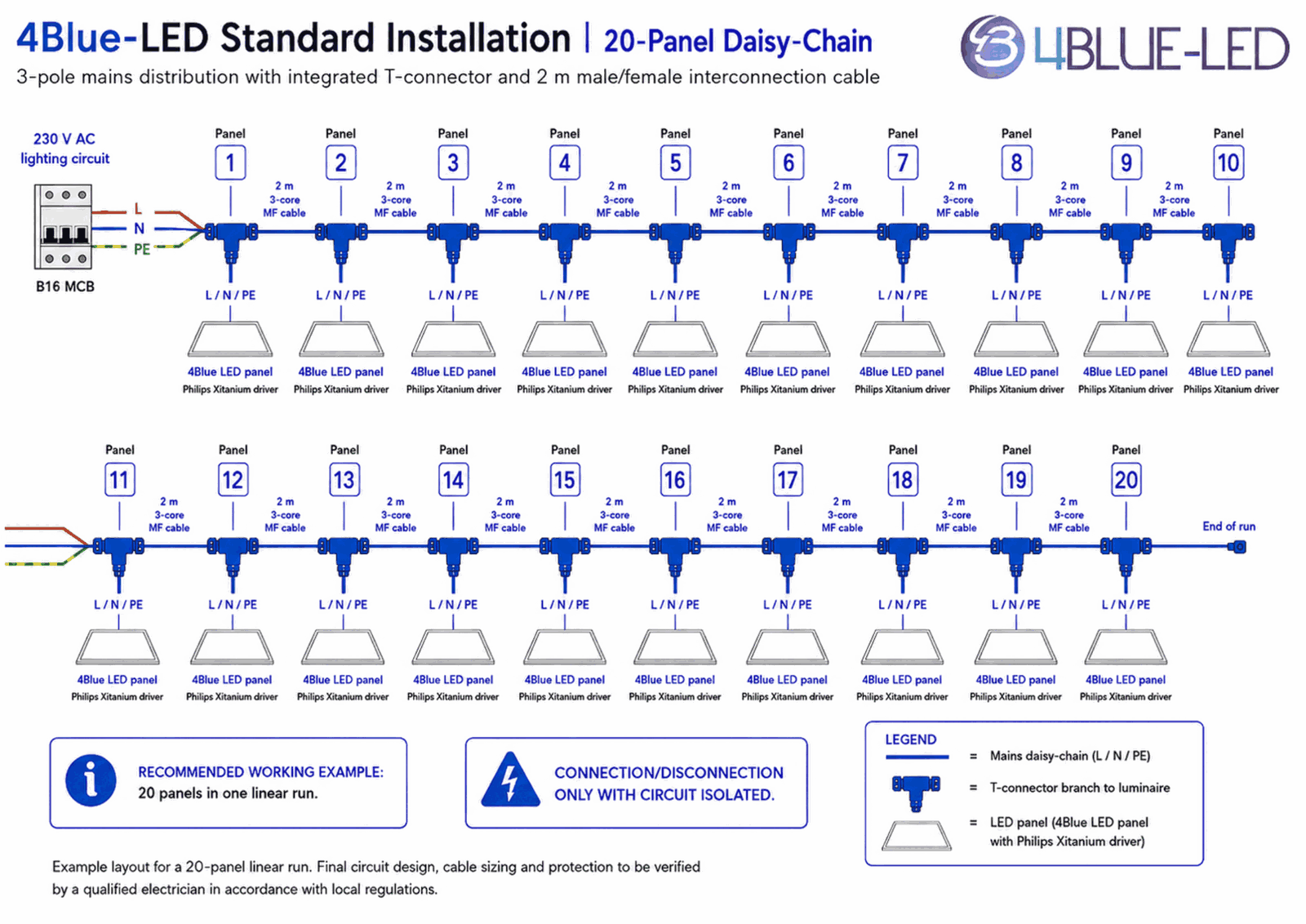

Příklad průběžného propojení 20 panelů Standard ON/OFF
Otevřít schéma v plné velikosti
Bezpečnost. Připojování a odpojování provádějte pouze po odpojení napájení a ověření beznapěťového stavu. Návrh obvodu, jištění, dimenzování vodičů, úbytek napětí, ochranná opatření, zkoušky a uvedení do provozu musí stanovit projektant nebo odborně způsobilá osoba v elektrotechnice.
Rozsah. Uvedený třípólový propojovací systém a údaj přibližně 30 sekund platí pouze pro verzi Standard ON/OFF. Připojení verze DALI bude řešeno samostatnou schválenou sestavou; třípólové zapojení uvedené na této stránce se na verzi DALI nevztahuje.
Oficiální grafika 4Blue-LED. K dispozici také jako PDF na stránce Ke stažení.
Ukázka
30sekundová výzva
Po připojení vstupního napájecího bodu lze každý další panel Standard ON/OFF v průběžném zapojení propojit přibližně za 30 sekund. Skutečný čas závisí na podmínkách na stavbě.
Výzvu předvádíme se skutečným T-konektorem 4Blue a 2 m propojovacím kabelem, aby si elektromontážní firmy mohly postup posoudit přímo.
Výsledek
Praktické přínosy při montáži
- Omezuje opakované ruční zapojování do svorkovnic po celé délce řady panelů.
- Vytváří přehlednější postup, který se u každého panelu opakuje stejně.
- Ke každému panelu Lineva U19 Standard ON/OFF je dodáván T-konektor a 2 m propojovací kabel.
- Omezuje neúplné objednávky příslušenství a zbytečné opakované výjezdy.
Odpovědnost
Důležité pokyny k montáži
- Montáž provádějte pouze po odpojení napájení a ověření beznapěťového stavu.
- Používejte výhradně komponenty propojovacího systému 4Blue.
- Vstupní napájecí bod, návrh obvodu, jištění a ochranná opatření, dimenzování vodičů, úbytek napětí, uzemnění, zkoušky a uvedení do provozu musí stanovit projektant nebo odborně způsobilá osoba v elektrotechnice.
- Údaj přibližně 30 sekund na další panel platí pouze pro verzi Standard ON/OFF, a to až po připojení vstupního napájecího bodu a v průběžném propojení řady panelů. Skutečný čas závisí na podmínkách na stavbě.
Další krok
Vyzkoušejte si T-konektor v praxi
Vyžádejte si praktickou ukázku propojovacího systému 4Blue a montáže panelů Lineva U19 Standard ON/OFF.
