LED panel pre zrakový komfort — s prepojovacím systémom v dodávke.

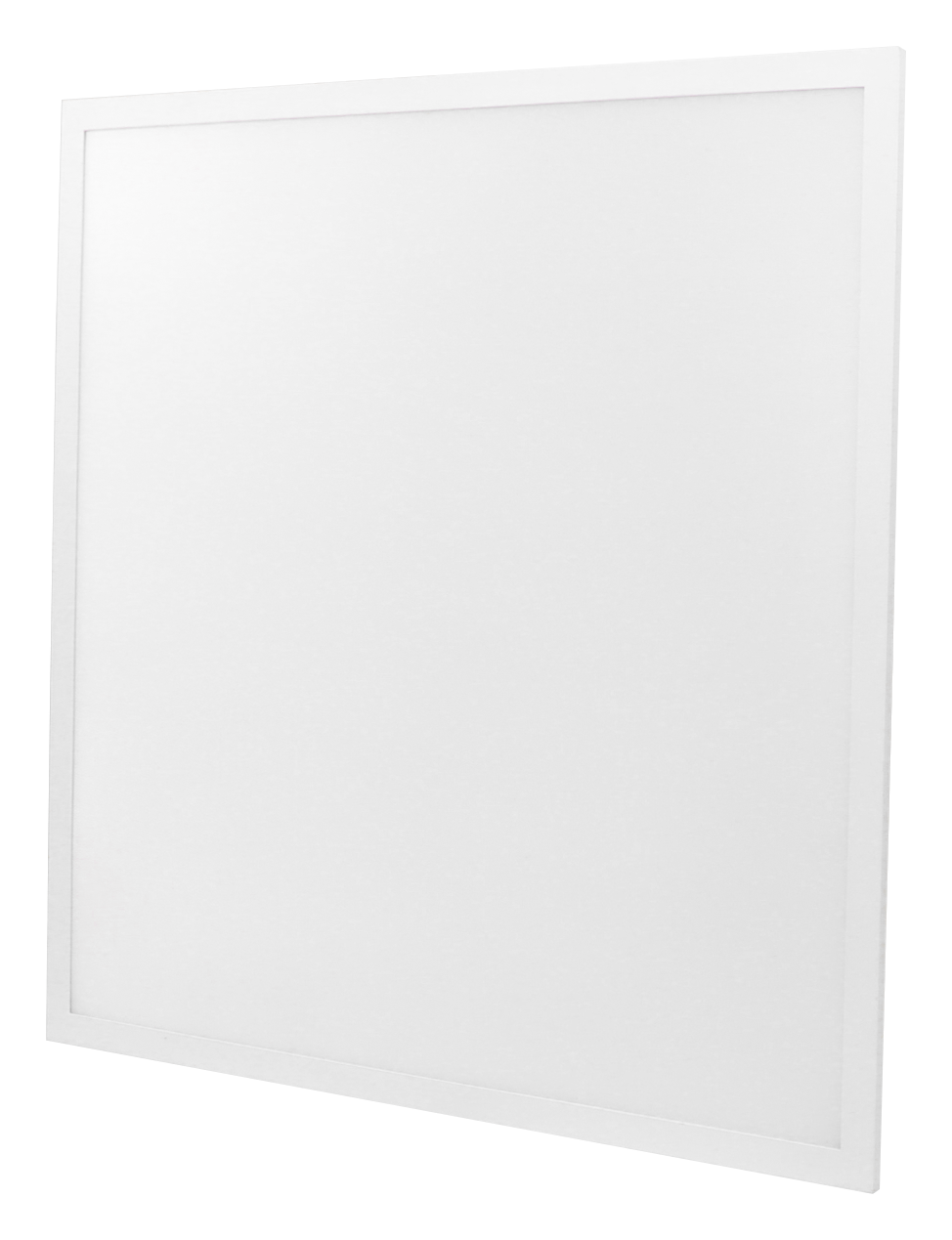

4Blue Lineva U19 je podsvietený LED panel do podhľadového rastra vo formátoch 600×600 a 300×1200 s menovitým príkonom 22 W. Vo verzii Štandard ON/OFF k nemu patrí aj trojpólový T-konektor 4Blue a 2 m prepojovací kábel: prvý panel sa pripojí na prívod a každý ďalší v rade sa pripája priebežne.
Prehľad
Profesionálne parametre. Praktická inštalácia.
Lineva U19 spája zrakový komfort v kancelárskych priestoroch, vysokú svetelnú účinnosť a prepojovací systém 4Blue, ktorý patrí ku každému panelu vo verzii Štandard ON/OFF.
Komfort
Zrakový komfort v kanceláriách
Určené pre kancelárie a komerčné interiéry, kde je projektovým cieľom UGR <19. Táto hodnota sa potvrdzuje výpočtom osvetlenia s overenými fotometrickými údajmi; výsledok závisí od geometrie miestnosti, odrazivosti povrchov a rozmiestnenia svietidiel.
Merný výkon
Vysoký merný výkon svietidla
Až 180 lm/W. Menovitý príkon svietidla je 22 W.
Inštalácia
Prehľadnejšia opakovaná inštalácia
T-konektor 4Blue a 2 m prepojovací kábel patria ku každému panelu vo verzii Štandard ON/OFF.
Upresnenie. UGR <19 je projektový cieľ, ktorý sa potvrdzuje výpočtom osvetlenia s overenými fotometrickými údajmi; výsledok závisí od rozmerov miestnosti, odrazivosti povrchov, rozmiestnenia svietidiel a podmienok montáže. Nejde o garantovaný výsledok v každej inštalácii. Uvádzaný merný výkon svietidla je až 180 lm/W. Svetelný tok kompletného svietidla nezverejňujeme, kým ho nepotvrdí meranie.
Sortiment
Dva formáty. Štandard alebo DALI.
Lineva U19 je dostupná vo formátoch 595 × 595 mm a 295 × 1195 mm. Štandardná verzia ON/OFF používa napájací zdroj Philips Xitanium UHE. Verzia DALI používa samostatný napájací zdroj Philips Xitanium DALI. Lineva U19 má menovitý príkon 22 W.
Formát 01
595 × 595 × 34 mm
Verzie Štandard a DALI.
Formát 02
295 × 1195 × 34 mm
Verzie Štandard a DALI.
Špecifikácia
Kľúčové parametre.
- Oslnenie
- UGR <19*
- Podanie farieb
- CRI >80
- Merný výkon svietidla
- Až 180 lm/W
- Menovitý príkon
- 22 W
- Rozmery
- 595 × 595 × 34 mm / 295 × 1195 × 34 mm
- CCT
- 3-CCT: 3000 / 4000 / 6500 K
- Krytie
- IP40
- Elektrické parametre
- PF >0,95 / trieda II
- Optika / fotobiologická bezpečnosť
- Optika PMMA / RG0
- Napájací zdroj (Štandard ON/OFF)
- Philips Xitanium UHE
- Napájací zdroj (DALI)
- Philips Xitanium DALI
- Životnosť
- 58 000 h (L90B10)
- Záruka
- 5 rokov**
* UGR <19 je projektový cieľ; potvrdzuje sa výpočtom osvetlenia s overenými fotometrickými údajmi a závisí od konkrétnej aplikácie, geometrie miestnosti, odrazivosti povrchov a rozmiestnenia svietidiel.
** Platí v súlade s konečnými zverejnenými záručnými podmienkami.
Fotometrické súbory LDT a IES pre výpočet v programe DIALux a tabuľky UGR zverejníme po potvrdení merania kompletného svietidla. Vyžiadať projektové podklady.
Energia
Čo znamená 22 W na panel v celej inštalácii?
PodkladLineva U19 22 W oproti staršiemu rastrovému svietidlu 38 W
Podklad100 panelov · 12 h/deň · 365 dní · 16 644 kWh → 9 636 kWh
Podklad100 panelov · 12 h/deň · 365 dní · 0,20 €/kWh · Slovensko. Česko pri 0,19 €/kWh: 1 332 €/rok.
| Ukazovateľ | Staršie rastrové svietidlo 38 W | Lineva U19 |
|---|---|---|
| Inštalovaný príkon na panel | 38 W | 22 W |
| Inštalovaný príkon (100 panelov) | 3,8 kW | 2,2 kW |
| Denná spotreba energie (12 h/deň) | 45,6 kWh | 26,4 kWh |
| Ročná spotreba energie (365 dní/rok) | 16 644 kWh | 9 636 kWh |
| Ročné náklady — Česko (0,19 €/kWh) | 3 162 €/rok | 1 831 €/rok |
| Ročné náklady — Slovensko (0,20 €/kWh) | 3 329 €/rok | 1 927 €/rok |
| Zníženie oproti staršiemu rastrovému svietidlu 38 W | Referenčná hodnota | o 42,1 % nižší inštalovaný príkon |
| Možnosť riadenia | — | Štandard ON/OFF alebo DALI |
Na malých obrazovkách posúvajte tabuľku do strán.
Len ilustračný príklad inštalovaného príkonu. Skutočné úspory závisia od prevádzkového času, cien energie, spôsobu riadenia, návrhu projektu a konkrétnej aplikácie. Použité ceny elektriny sú modelové vstupy, nie aktuálne národné tarify ani cenová ponuka. Porovnanie nepreukazuje rovnakú úroveň osvetlenia.
Prepojenie
Prepojovací systém 4Blue.
Vo verzii Lineva U19 Štandard ON/OFF pripojíte každý ďalší panel za prvým napájacím bodom približne za 30 sekúnd v prehľadnom priebežnom zapojení, podľa podmienok na stavbe.
Dodávka
Súčasť dodávky verzie Štandard ON/OFF.
Ku každému panelu Lineva U19 vo verzii Štandard ON/OFF patrí trojpólový T-konektor 4Blue a 2 m prepojovací kábel. Zbernica DALI a architektúra pripojenia DALI sa navrhujú samostatne pre konkrétny projekt.
Opakovateľnosť
Navrhnuté na opakovanú inštaláciu.
Priebežné zapojenie panelov Štandard ON/OFF sprehľadňuje montáž celého radu a obmedzuje opakované ručné zakončovanie vodičov priamo na mieste.
Trojpólový T-konektor 4Blue
2 m prepojovací kábel
Bezpečnosť. Pred pripájaním alebo odpájaním odpojte obvod od všetkých relevantných prívodov, zaistite ho proti opätovnému zapnutiu a overte beznapäťový stav. Trojpólový systém rozvádza vodiče L, N a PE; vetva k svietidlu musí zodpovedať jeho triede ochrany a projektovej dokumentácii. Konečný návrh obvodu, dimenzovanie vodičov a istenie musí posúdiť osoba s príslušnou odbornou spôsobilosťou v elektrotechnike v súlade s platnými predpismi a projektovou dokumentáciou.
Riadenie
Napájacie zdroje Philips. Štandard alebo DALI.
Štandardná verzia ON/OFF používa napájací zdroj Philips Xitanium UHE. Verzia DALI používa samostatný napájací zdroj Philips Xitanium DALI.
Príkon
Menovitý príkon 22 W
Aktuálna verzia Lineva U19 má menovitý príkon 22 W. Presnú hodnotu príkonu zo siete potvrdí až meranie kompletného svietidla.
Riadenie
Kedy siahnuť po DALI
Verzia Štandard ON/OFF stačí tam, kde sa osvetlenie ovláda bežným vypínačom. Verziu DALI zvoľte tam, kde je osvetlenie súčasťou riadiaceho systému DALI.
Poznámka. Schválenia uvedené na napájacom zdroji Philips sa vzťahujú na tento napájací zdroj, nie automaticky na celé svietidlo Lineva U19.
